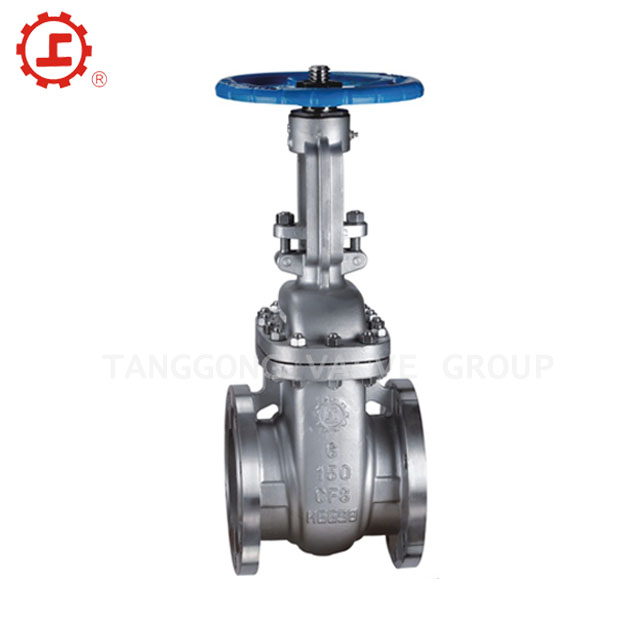

美标楔式闸阀
设计标准: API600 & API 6D
结构长度:API B16.5
型号:Z40H, Z40Y, Z40W
试验标准:API598
口径:1/2”-50”
压力范围:150LB~2500LB
驱动方式:手动、涡轮、气动、电动、液动
设计:
唐工闸阀为提供最大的操作寿命和可靠性而设计和生产的,所有的闸阀都符合美国石油学会标准;API600&API6D的要求,英标BS1414和BSEN1984的标准。与美国机械工程学会标准ASME 16.34一致,阀门由完整的阀体、阀盖、内件组成。
设计标准: API600 & API 6D
结构长度: API B16.5
型号: Z40H, Z40Y, Z40W
试验标准:API598
口径:1/2”-50”
压力范围:150LB~2500LB
驱动方式:手动、涡轮、气动、电动、液动
性能参数
测试压力 |
公称压力(LB) |
适用介质 |
适合温度(℃) |
|||||
150 |
300 |
600 |
900 |
1500 |
2500 |
|||
壳体强度试验 |
3 |
7.8 |
15.4 |
23.1 |
38.4 |
64.6 |
水、蒸汽、油品 |
≤425℃ |
密封试验(液) |
2.2 |
5.6 |
11.2 |
16.8 |
28.1 |
47.1 |
||
密封试验(气) |
0.5-0.7 |
主要零件材料及适合工况
阀体材料 |
A216 WCB |
A217 WC6 |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
工作温度(℃) |
-29-425℃ |
-29-540℃ |
-46-425℃ |
-46-425℃ |
-46-425℃ |
-46-425℃ |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽 |
硝酸类若腐蚀性介质 |
硝酸类若腐蚀性介质 |
硝酸类若腐蚀性介质 |
硝酸类若腐蚀性介质 |
